匯川電梯變頻器控制系統含電抗器與制動電阻 匯川電梯變頻器控制系統含電抗器與制動電阻
ME320L是一款匯川專為電梯開發的專用變頻器，分為異步變頻器和IP后綴同步變頻器。ME320L標準配置PG卡、直流電抗器（也叫平波電抗器）、制動電阻和制動單元，全部功能專為電梯設計，調試簡單、性能優越。同步和異步系列的功率范圍均從2.2kW到55kW，適合別墅電梯、住宅電梯、商用電梯、載貨電梯以及各種速度場合。

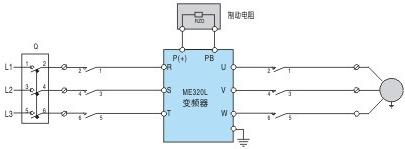

1、主回路適用于ME320L-4002~ME320L-4030系列變頻器，大于30kW請加裝制動電阻與制動單元。
2、狀態信號輸入輸出（功能定義全部為默認值）

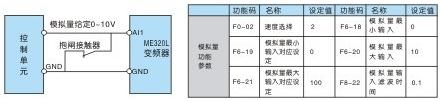

3、模擬量速度給定
4、多段速速度給定
5、編碼器分頻輸出（編碼器輸入，根據編碼器類型選擇相應PG卡，根據PG卡說明接編碼器進線）

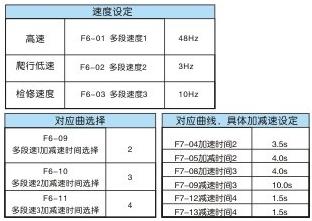

假設多段速1為高速、多段速2為爬行、多段速3為檢修，以1m/s為例
|
